Примеры износа шарошечных долот

Поломка шарошек

Результат износа

ОПИСАНИЕ

Случай, при котором одна или более шарошек расколоты на две и более частей, но при этом большая часть сломанной шарошки остается на цапфе лапы.

Некоторые причины поломки шарошек:

  • зацепление шарошек вследствие износа (разрушения) опоры;
  • удары об уступы скважины при спуске или наращивании колонны;
  • удар о забой скважины;
  • сероводородное охрупчивание металла.

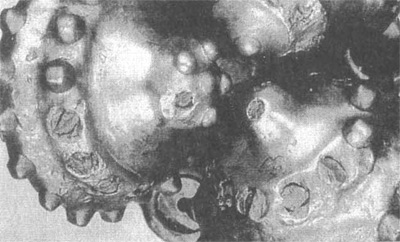

Поломка зубьев

Результат износа

ОПИСАНИЕ

В некоторых породах поломка зубьев является нормальным видом износа для долот с твердосплавным вооружением и не обязательно указывает на неправильный выбор долота или режима бурения.

В некоторых породах поломка зубьев является нормальным видом износа для долот с твердосплавным вооружением и не обязательно указывает на неправильный выбор долота или режима бурения. Однако, если стойкость долота необычно мала, поломка зубьев может быть вызвана следующими причинами:   отсутствием   в   компоновке   наддолотного   амортизатора, лишком большой нагрузкой на долото и (или) частотой вращения, Правильным выбором долота. Сломанные зубья не являются нормальным видом износа для долот с фрезерованным вооружением и указывают на неправильный выбор долота или режима бурения.

Некоторые причины поломки зубьев шарошек:

  • металл на забое скважины;
  • удары долота о выступы или о забой скважины;
  • избыточная нагрузка на долото. Обычно в этом случае поломке подвержены зубья внутренних (вершинных) и средних венцов;
  • избыточная частота вращения. Обычно в этом случае поломке подвержены зубья внешних (периферийных) венцов;
  • неправильная приработка долота;
  • слишком твердые породы для данного долота.
Сальникообразование

Сальникообразование

Результат износа

ОПИСАНИЕ

Долото с сальником на шарошках характеризуется износом зубьев,  вызванным проскальзыванием одной или нескольких шарошек вследствие забивания породы между ними.

 Долото выглядит как имеющее заклинку опоры, хотя на самом деле опоры не повреждены.

Некоторые причины сальникообразования:

  • недостаточная очистка забоя скважины;
  • работа долота при отсутствии циркуляции промывочной жидкости;
  • бурение липких пород.
Трещины на шарошке

Трещины на шарошке

Результат износа

ОПИСАНИЕ

Трещины в шарошке являются началом процесса, ведущего к поломке или потере шарошки, и могут быть следствием многих причин.

Некоторые причины появления трещин на шарошке:

  • металл на забое скважины;
  • удары долота о выступ или забой скважины;
  • падение бурильной колонны;
  • сероводородное охрупчивание;
  • перегрев долота;
  • уменьшение толщины стенок шарошки из-за эрозионного износа;
  • зацепление шарошек.
Подклинка шарошек

Подклинка шарошек

Результат износа

ОПИСАНИЕ

Этот вид износа случается когда шарошки в процессе работы долота не вращаются, на что указывают плоские лыски на поверхности одной или нескольких шарошек.

Возможные причины подклинки:

  • повреждение опоры одной или нескольких шарошек;
  • попадание металла между шарошками;
  • заклинка шарошек вследствие зацепления;
  • сальникообразование;
  • едостаточная приработка долота.
Зацепление шарошек

Зацепление шарошек

Результат износа

ОПИСАНИЕ

Зацепление шарошек часто приводит к износу межвенцовых канавок и поломке зубьев и иногда ошибочно принимается за повреждение зубьев о породу.
В этом случае поломка зубьев не указывает на неправильный выбор долота

Некоторые причины зацепления шарошек:

  • заклинка долота;
  • проработка скважины с избыточной нагрузкой на долото,
  • повреждение опоры одной или нескольких шарошек.
Сработка внутренних венцов шарошек

Сработка внутренних венцов шарошек

Результат износа

ОПИСАНИЕ

И место, когда внутренние (вершинные) венцы шарошек изношены и (или) сломаны с образованием керна на забое скважины.

Некоторые причины этого вида износа:

  • абразивность породы превышает износостойкость вершинных венцов шарошек;
  • неправильная приработка нового долота;
  • износ тела шарошек с потерей зубков;
  • металл на забое от разрушенных вершинных венцов шарошек.
Скол зубьев

Скол зубьев

Результат износа

ОПИСАНИЕ

На долотах с твердосплавным вооружением скол зубков часто становится причиной последующей их поломки.

Зубок считается сколотым (в отличие от сломанного), если значительная его часть остается выступающей над телом шарошки.

Некоторые причины скола зубков:

  • ударные нагрузки, вызванные тяжелым режимом бурения;
  • небольшое зацепление шарошек.
Эрозионный износ

Эрозионный износ

Результат износа

ОПИСАНИЕ

Гидроабразивная эрозия приводит к уменьшению толщины или полному износу тела шарошек. В долотах с твердосплавным вооружением это ведет к выпадению зубков.

Причинами этого вида износа могут быть:

  • контакт абразивных пород с телом шарошки, вызванный рейкообразованием на забое скважины, эксцентричным вращением долота или избыточной нагрузкой на долото;
  • износ тела шарошек абразивными частицами породы вследствие недостаточной промывки забоя;
  • избыточная скорость потока промывочной жидкости;
  • плохая очистка бурового раствора.
Износ зубьев по высоте

Износ зубьев по высоте

Результат износа

ОПИСАНИЕ

Зубья могут изнашиваться на полную их высоту до самого тела шарошки.

Такой вид из носа зависит от многих факторов, таких как вид породы, наплав зубьев, режим бурения. Причиной этого вида износа может быть, например, малая нагрузка на долото при высокой частоте вращения

Температурные трещины

Температурные трещины

Результат износа

ОПИСАНИЕ

Этот вид износа случается при перегреве зубков вследствие скольжения по породе и затем охлаждения их промывочной жидкостью в течение многих циклов.

Некоторые причины возникновения температурных трещин:

  • избыточное проскальзывание шарошек;
  • проработка ствола скважины при высокой частоте вращения долота.
Работа по металлу (посторонние предметы на забое)

Работа по металлу (посторонние предметы на забое)

Результат износа

ОПИСАНИЕ

Следы работы по металлу могут быть обнаружены в виде вмятин на любой поверхности долота.

Работа по металлу может приводить к поломке зубьев, повреждению козырьков лап и являться причиной снижения стойкости долота. В этих случаях необходимо очистить забой скважины перед спуском нового долота.

Обычными причинами наличия металла на забое скважины и, как следствие, повреждения долота являются:

  • металл с поверхности на забое скважины;
  • металл от элементов бурильной колонны;
  • металл от предыдущего долота (сломанные зубки, шары и т.д.);
  • металл от работающего долота (сломанные зубки и т.д.).
Потеря шарошки

Потеря шарошки

Результат износа

ОПИСАНИЕ

Причин потери одной или более шарошек множество.

За некоторыми исключениями потерянная щарошка должна быть удалена с забоя скважины до возобновления бурения.

Некоторые причины потери шарошки:

  • удар долота о забой или уступ скважины в процессе спуска или наращивания колонны;
  • падение бурильной колонны;
  • повреждение опоры, приводящее к разрушению замкового устройства;
  • ероводородное охрупчивание.
Потеря насадки

Потеря насадки

Результат износа

ОПИСАНИЕ

Хотя потеря насадки и не является характеристикой износа вооружения, но она является важной зля оценки состояния долота в колонке «Другие характеристики износа».

Потеря насадки приводит к падению давления, что требует преждевременного подъема долота. Выпавшая насадка также являйся причиной появления металла на забое.

Некоторые причины потери насадки:

  • неправильная установка насадок;
  • несоответствующая насадка; механическое повреждение насадки и (или) узла крепления насадки.
Выпадение зубков

Выпадение зубков

Результат износа

ОПИСАНИЕ

Выпадение целиком твердосплавных зубков приводит к более серьезным повреждениям долота, чем поломки зубков.

Выпадение зубков часто является причиной работы долота по металлу. Выпадению зубков иногда предшествует их разворот в отверстиях шарошки.

Причины выпадения зубков:

  • эрозионный износ тела шарошки;
  • рещины в шарошке;
  • рещины вследствие сероводородного охрупчивания металла.
Эксцентричный износ

Эксцентричный износ

Результат износа

ОПИСАНИЕ

Этот вид износа случается, когда геометрический центр долота и  геометрический центр скважины не совпадают.

 Результатом этого является получение скважины увеличенного диаметра. Эксцентричный износ может быть распознан по наличию износа тела шарошек между зубками (зубьями), увеличенному износу калибрующей поверхности одной из шарошек и более низкой, чем обычно, механической скорости бурения, во многих случаях этот вид износа может быть устранен сменой типа долота для создания нового отпечатка забоя.

Причинами эксцентричного износа могут быть:

  • изменение пород от хрупких к более пластичным;
  • недостаточная стабилизация долота при бурении наклонной скважины;
  • несоответствующая типу долота и породе нагрузка на долото;
  • значительное превышение гидростатического давления над давлением горной породы.
Заклинка долота

Заклинка долота

Результат износа

ОПИСАНИЕ

Заклинка долота вызывается его механической деформацией до диаметра меньше первоначального.

Заклинка долота приводит к сколам и поломке зубьев, зацеплению шарошек и многим другим видам износа вооружения.

Возможные причины заклинки долота:

  • спуск долота в скважину уменьшенного диаметра;
  • спуск шарошечного долота после долота режущего типа (из-за разницы в допусках на диаметры долот);
  • спуск долота в обсадной колонне, не обеспечивающей достаточного зазора между нагруженным диаметром долота и внутренним диаметром колонны;
  • деформация долота в доске отворота;
  • спуск долота через превентор несоответствующего (меньшего) диаметра.
Закупорка насадки

Закупорка насадки

Результат износа

ОПИСАНИЕ

Этот вид износа не относится к износу вооружения, но представляет информацию о рейсе долота.

Закупорка насадки приводит к ухудшению гидравлических характеристик или прекращению бурения из-за повышения давления на стояке.

Причины закупорки насадок:

  • спуск долота в шлам на забое при отсутствии циркуляции;
  • попадание твердых предметов в буровой раствор.
Скругление периферии (износ по внешнему диаметру)

Скругление периферии (износ по внешнему диаметру)

Результат износа

ОПИСАНИЕ

Этот вид износа характеризует скругление периферийных венцов шарошек долота без уменьшения его диаметра.

Диаметр долота по калибрующим зубкам может быть меньше номинального, в то время как обратные конусы шарошек соответствуют номинальному диаметру долота.

Причины, вызывающие скругления периферийных венцов:

  • бурение в абразивных породах при высокой частоте вращения;
  • проработка ствола скважины.
Повреждение козырька

Повреждение козырька

Результат износа

ОПИСАНИЕ

Повреждение козырька лапы может отличаться от повреждения металлом на забое и не относится к износу вооружения.

Износ козырька обычно приводит к повреждению уплотнения.

Возможные причины повреждения козырька:

  • металл на забое;
  • проработка ствола скважины в трещиноватых породах;
  • заклинка долота, когда козырек становится наиболее выступающей частью долота;
  • плохая промывка;
  • большой угол наклона скважины.
Самозатачивание зубьев

Самозатачивание зубьев

Результат износа

ОПИСАНИЕ

Этот вид износа характеризуется сохранением острых вершин зубьев.

Рейкообразование (трекинг)

Рейкообразование (трекинг)

Результат износа

ОПИСАНИЕ

тот вид износа случается, когда зубья шарошек, подобно шестерне, образуют забойную рейку.

В этом случае имеет место износ набегающих или сбегающих гране зубьев, также происходит износ тела шарошки между зубьями, о некоторых случаях можно избежать рейкообразования, применяя долота та для бурения более мягких пород и (или) снижая по возможности гидростатическое давление на забой.

Причины рейкообразования:

  • изменение пород от хрупких к пластичным;
  • гидростатическое давление значительно превышает давление горной породы.
Промыв долота

Промыв долота

Результат износа

ОПИСАНИЕ

Промыв долота не служит характеристикой износа вооружения, но является важной информацией.

 Этот вид износа может случаться в любой момент работы долота. Если сварные швы имеют поры или непровары, размыв их начинается с началом циркуляции промывочной жидкости. Часто трещины в сварных швах возникают при ударах долота об уступы или забой скважины. Когда трещины раскрываются и промывочная жидкость проходит сквозь них, процесс размыва происходит очень быстро.
Изношенные зубки (зубья)

Изношенные зубки (зубья)

Результат износа

ОПИСАНИЕ

Это нормальная картина износа как твердосплавных зубков, так и фрезерованных зубьев.

Когда износ зубьев отмечается для долот с фрезерованным вооружением, обычно фиксируется и тип износа — самозатачивание (SS) или износ по высоте зуба (FC).
