Классификация шарошечных долот по коду IADC(International Association of Drilling Contractors-Международная ассоциация буровых подрядчиков)

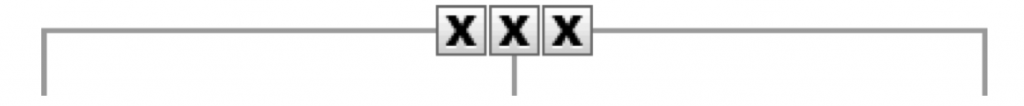

Классификация основана на четырехсимвольном коде, отражающем конструкцию долота и тип горных пород, для бурения которых оно предназначено. Первые три символа — цифровые, а четвертый — буквенный. Последовательность цифровых символов определяется как «серия — тип — опора / калибрующая поверхность». Четвертый буквенный символ определяется как «дополнительные характеристики».

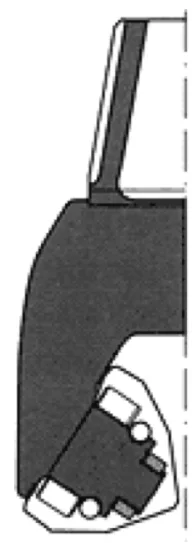

Открытый роликовый подшипник (IADC xx1 или xx3)

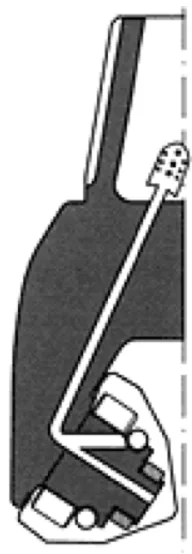

Роликовый подшипник с воздушным охлаждением (IADC xx2 или xx3)

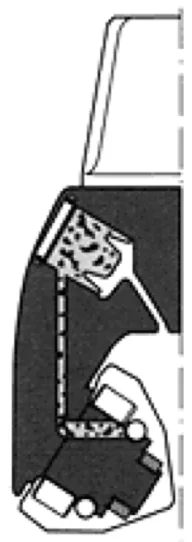

Герметизированный роликовый подшипник (IADC xx4 или XX5)

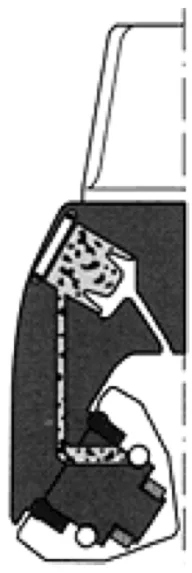

Герметизированный подшипник скольжения (IADC xx6 или xx7)

ПЕРВАЯ ЦИФРА

Серия вооружения долота: фрезерованное, тведосплавное.

с фрезерованным вооружением

1

- для мягких пород;

2

- для средних пород;

3

- для твердых пород.

с победитовым вооружением

4

- для мягких абразивных пород;

5

- для мягких/средних абразивных пород;

6

- для твердых абразивных пород.

7

- для крепких пород;

8

- для очень крепких пород.

ВТОРАЯ ЦИФРА

Тип вооружения долота: каждая серия разделена на 4 типа в зависимости от твердости разбуриваемых пород

от 1 до 4 - от мягких до твердых

1

- для мягких пород;

2

- для мягких/средних пород;

3

- для средних пород;

4

- для твердых пород.

ТРЕТЬЯ ЦИФРА

Особенности конструкции долота

1

- открытый роликовый подшипник

2

- роликовый подшипник в воздушным охлаждением

3

- роликовый подшипник с воздушным охлаждением и усилением калибрующего венца долота

4

- герметизированный роликовый подшипник

5

- герметизированный роликовый подшипник с усилением калибрующего венца долота

6

- герметизированный подшипник скольжения

7

- герметизированный подшипник скольжения с усилением калибрующего венца долота

ЧЕТВЕРТАЯ ЦИФРА

Дополнительные особенности конструкции долота

A

- бурение с воздухом

B

- специальное уплотнение подшипника

R

- усиленная наплавка

C

- центральная насадка

S

- стандартное фрезерованное вооружение

D

- контроль искривления скважины

X

- клиновидный зуб

E

- удлиненный боковые насадки

Y

- конический зуб

G

- дополнительное усиление калибрующего венца долота

Z

- другая форма зуба

J

- искривление потока струи

H

- бурение горизонтальных скважин

L

- защитная подушка на лапе долота

M

- бурение забойным двигателем

T

- двухшарошечное долото

W

- улучшенное вооружение долота

ПРИМЕР КОДА IADC

с расшифровкой
IADC 321
  • 3 - фрезерованное вооружение, для твердых пород
  • 2 - второй тип вооружения для бурения по твердым породам
  • 1 - открытый роликовый подшипник

ПРИМЕР КОДА IADC

с расшифровкой
IADC 537
  • 5 - победитовое вооружение, для мягких/средних пород
  • 3 - третий тип вооружения для бурения по мягким/средним породам
  • 7 - герметизированный подшипник скольжения с усилением калибрующего венца долота

СТАЛЬНОЕ ВООРУЖЕНИЕ

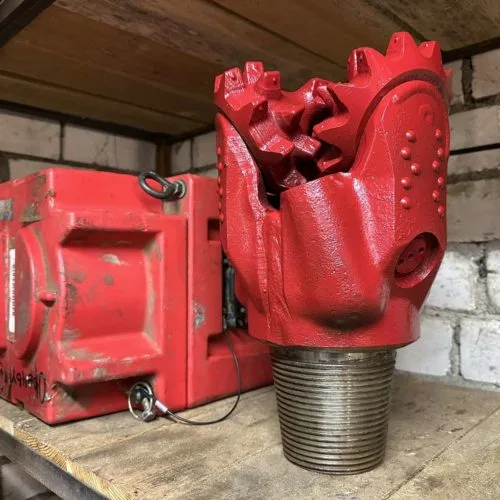

Шарошечное долото 215,9 TC11P iadc 117
IADC коды:
111 - 116 - 117

МЯГКИЕ ПОРОДЫ

Глинистые сланцы, мягкие песчаники, мягкие известняки, глины и других рыхлых пород.
Нагрузка на долото:1350 - 2250 кг на дюйм долота.
Частота вращения: 120-90 об/мин (при увеличении частоты вращения уменьшайте нагрузку на долото).

Шарошечное долото 190,5 iadc 137
IADC коды:
135 - 136 - 137

МЯГКИЕ ДО СРЕДНЕЙ ТВЕРДОСТИ ПОРОДЫ

Более плотные зубья меньшей длины, для бурения в плотных сланцах, ангидриты, соли, мягкий известняк и другие несцементированные породы.
Нагрузка на долото: 1575 - 2700 кг на дюйм долота.
Частота вращения: 100-60 об/мин (при увеличении частоты вращения уменьшайте нагрузку на долото).

Шарошечное долото 346 IADC 217
IADC коды:
211 - 216 - 217
224 - 234 - 237

ПОРОДЫ СРЕДНЕЙ ТВЕРДОСТИ

Средней длины зубья на небольшом расстоянии для бурения по рыхлым известнякам, песчаникам средней твердости, мергелям и твёрдым глинистым породам.
Нагрузка на долото:1800 - 3600 кг на дюйм долота.
Частота вращения: 100-40 об/мин (при увеличении частоты вращения уменьшайте нагрузку на долото).

Шарошечное долото 120,6 iadc 311 (Т-ЦВ)
IADC коды:
311 - 316 - 314 - 321 - 317

СРЕДНЕ-ТВЕРДЫЕ И ТВЕРДЫЕ ПОРОДЫ

Маленькие, близко расположенные зубья армированные твердым сплавом, для бурения по твердым, абразивным породам, таким как песчаники, доломиты, твердые известняки.
Нагрузка на долото: 2025 - 3600 кг на дюйм долота.
Частота вращения: 80-45 об/мин (при увеличении частоты вращения уменьшайте нагрузку на долото).

IADC коды:
346 - 347

ОЧЕНЬ ТВЕРДЫЕ ПОРОДЫ

Маленькие, близко расположенные зубья армированные твердым сплавом, для бурения по очень твердым, абразивным кремнистым породам, кварцитам, гранитам, и твердым песчаникам.
Нагрузка на долото:2700 - 3600 кг на дюйм долота.
Частота вращения: 70-50 об/мин (при увеличении частоты вращения уменьшайте нагрузку на долото).

ТВЕРДОСПЛАВНОЕ ВООРУЖЕНИЕ

Шарошечное долото 142,9 iadc 437 (VAREL)
IADC коды:
427 - 447

ОЧЕНЬ МЯГКИЕ ПОРОДЫ

Длинные широко расположенные твердосплавные зубья для достижения максимальной скорости по таким породам как сланцы, мягкие песчаники, соли, глинистые породы, мягкий известняк.
Нагрузка на долото: 675 - 2250 кг на дюйм долота.
Частота вращения: 180-60 об/мин (при увеличении частоты вращения уменьшайте нагрузку на долото).

Шарошечное долото 190,5 HAT517G IADC 517
IADC коды:
517 - 527

МЯГКИЕ ПОРОДЫ

Более короткие твердосплавные зубья для достижения максимальной скорости по таким породам как глинистые сланцы, известняк, соли и мягкий ангидрит.
Нагрузка на долото: 900 - 2250 кг на дюйм долота.
Частота вращения: 140-60 об/мин (при увеличении частоты вращения уменьшайте нагрузку на долото).

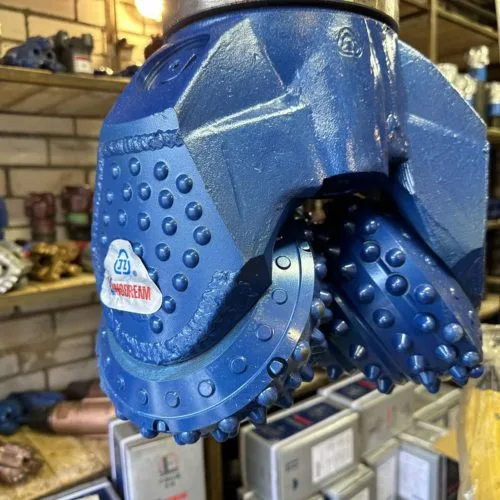

Шарошечное долото 346 iadc 617 HAT617G
IADC коды:
617 - 627 - 637

СРЕДНЕ ТВЁРДЫЕ ПОРОДЫ

Эффективны в породах с высокой прочностью на сжатие таких как твердый известняк, песчаник, доломит и другие образования с высокой абразивностью, пропластками твердых пород и трещиноватых.
Нагрузка на долото:1350 - 2700 кг на дюйм долота.
Частота вращения: 75-40 об/мин (при увеличении частоты вращения уменьшайте нагрузку на долото).

Шарошечное долото 139,7 iadc 737 (NOV REED)
IADC коды:
732 - 737

ТВЕРДЫЕ И АБРАЗИВНЫЕ ПОРОДЫ

Полусферические твердосплавные зубья для бурения по твердым и абразивным породам: песчаники, известняки, доломиты, кремнистый известняк.
Нагрузка на долото:1350 - 2925 кг на дюйм долота.
Частота вращения: 60-35 об/мин (при увеличении частоты вращения уменьшайте нагрузку на долото).

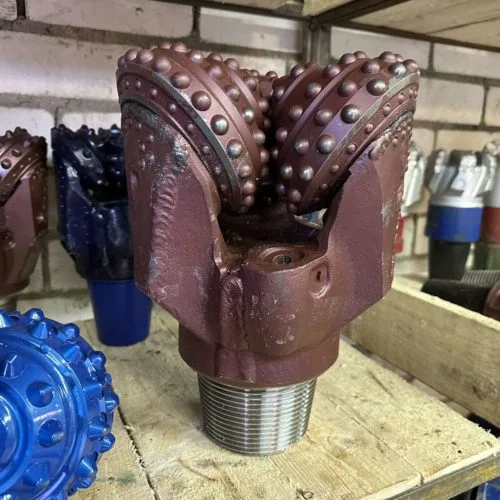

Шарошечное долото 244.5 ОК-ПГВ (AIRS832)
IADC коды:
837

ОЧЕНЬ ТВЕРДЫЕ И АБРАЗИВНЫЕ ПОРОДЫ

Полусферические твердосплавные зубья для бурения по твердым и абразивным породам: гранитам, базальтам, кварцитам и кремнеземам.
Нагрузка на долото: 2250 - 2925 кг на дюйм долота.
Частота вращения: 60-35 об/мин (при увеличении частоты вращения уменьшайте нагрузку на долото).
